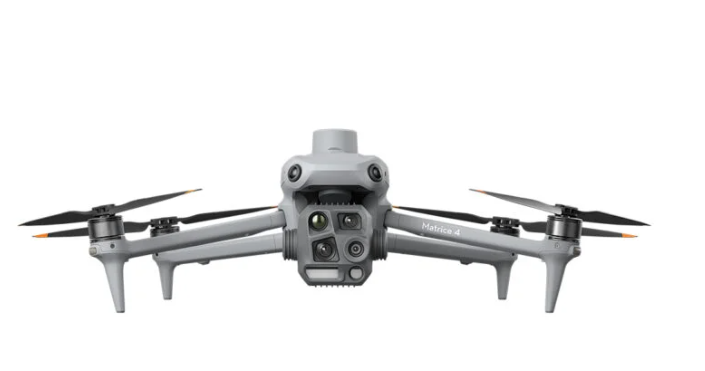

Съёмка с беспилотника давно перестала быть способом получить красивый кадр с высоты. Сегодня это рабочий инструмент инженера: за один вылет собираются данные, на которые потом опирается проект, смета и маркшейдерский отчёт. Мы выполняем цифровую аэрофотосъёмку и воздушное лазерное сканирование по всему Казахстану и отдаём результат в том виде, в котором его можно сразу открыть в AutoCAD, Credo, Civil 3D или ГИС — а не в виде набора фотографий.
Разница между аэросъёмкой «для картинки» и геодезической аэросъёмкой лежит не в дроне, а в методике. Точность обеспечивают наземное планово-высотное обоснование, GNSS-приёмники с RTK-поправками, контрольные точки для независимой проверки и корректная привязка к системе координат заказчика. Без этого модель может выглядеть безупречно и при этом уезжать на метры.
Цифровая аэрофотосъёмка и геодезия местности

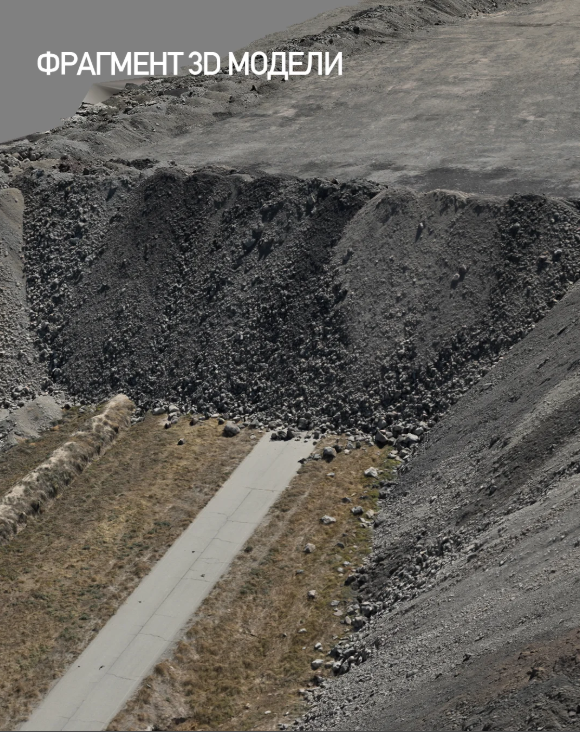

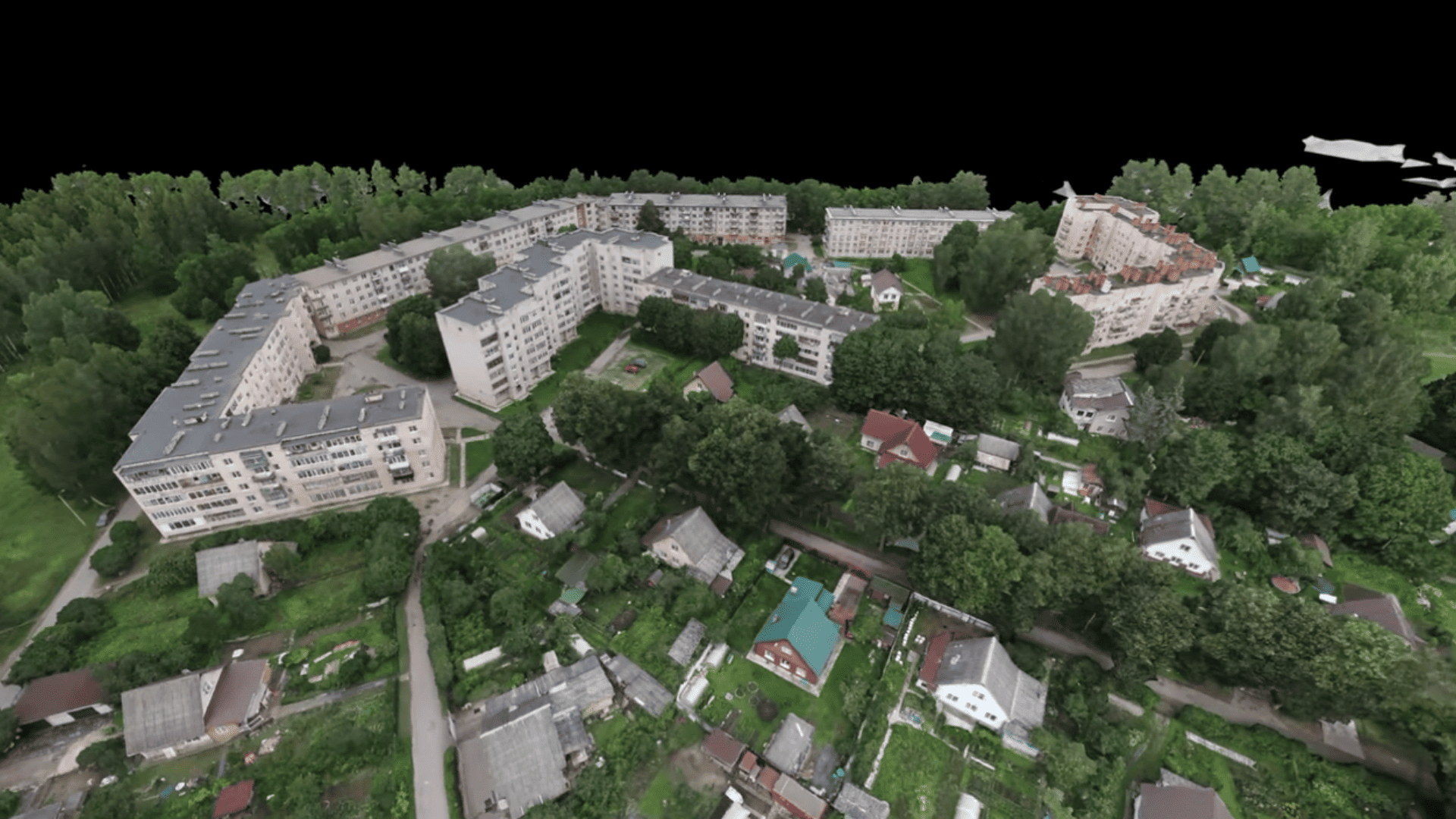

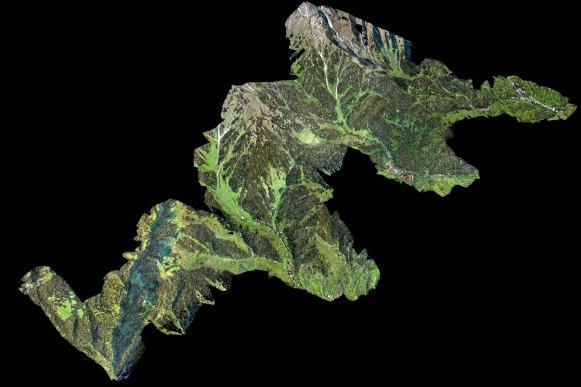

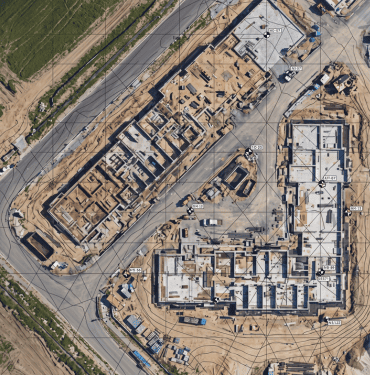

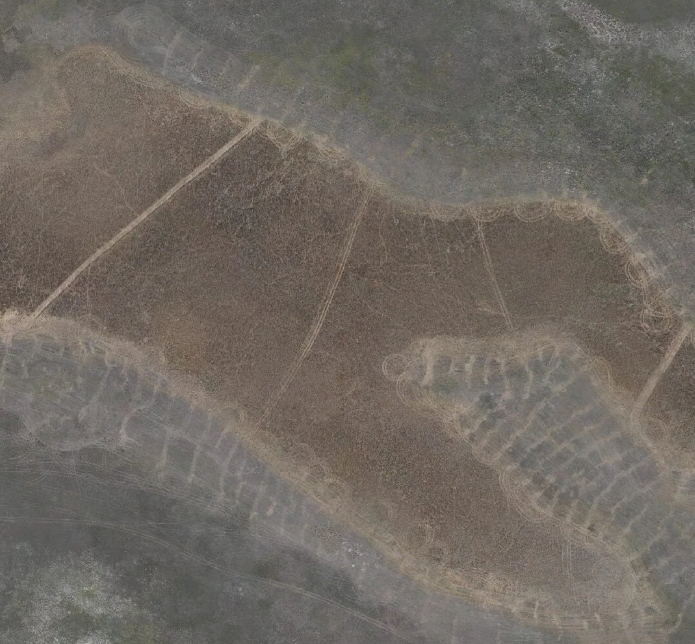

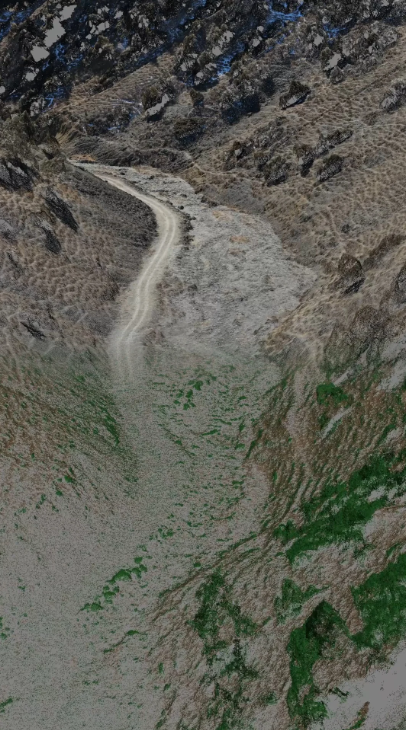

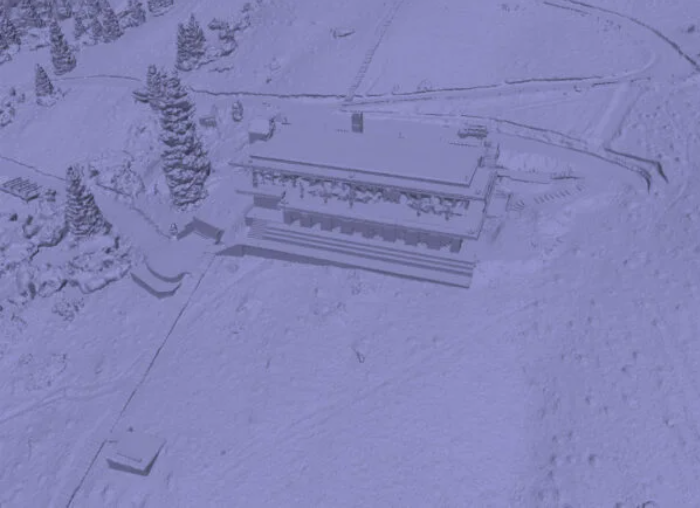

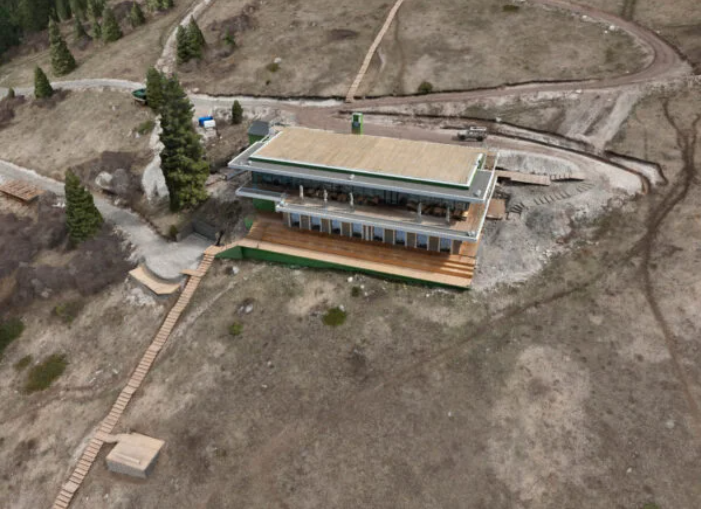

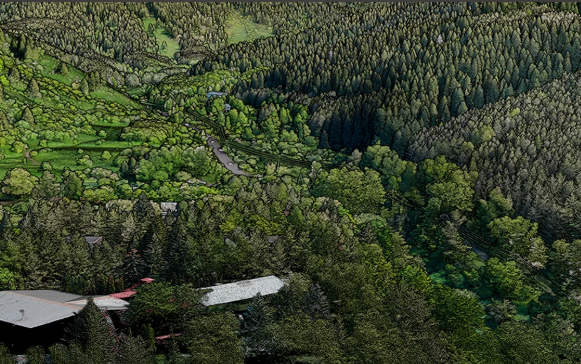

Метод строит трёхмерную модель по перекрывающимся снимкам — это фотограмметрия. На выходе получается цветной ортофотоплан с точной геопривязкой, топографический план, цифровая модель рельефа и облако точек.
Аэрофотосъёмка оптимальна на открытых территориях: карьеры и отвалы, площадки под строительство, сельхозземли, участки под благоустройство и мелиорацию, объекты кадастра и землеустройства. Она заметно дешевле лазерного сканирования и даёт визуально читаемый материал — по ортофотоплану можно вести обсуждение с заказчиком, не будучи специалистом.

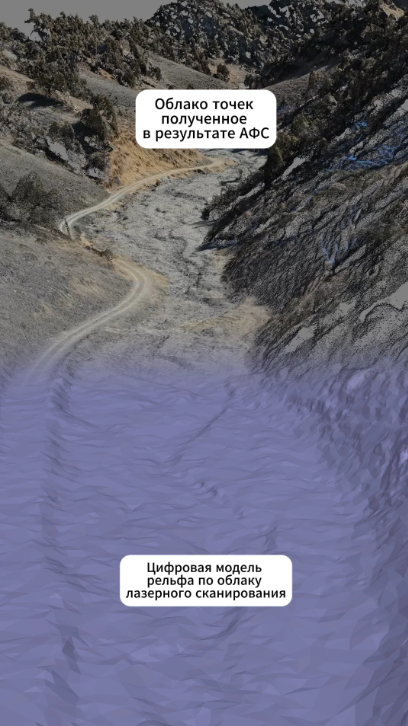

Главное ограничение метода физическое: камера видит только то, что открыто сверху. Под кронами деревьев, в густом кустарнике и высокой траве отметок земли не будет — там модель ляжет по верху растительности.
Воздушное лазерное сканирование (ВЛС, LiDAR)

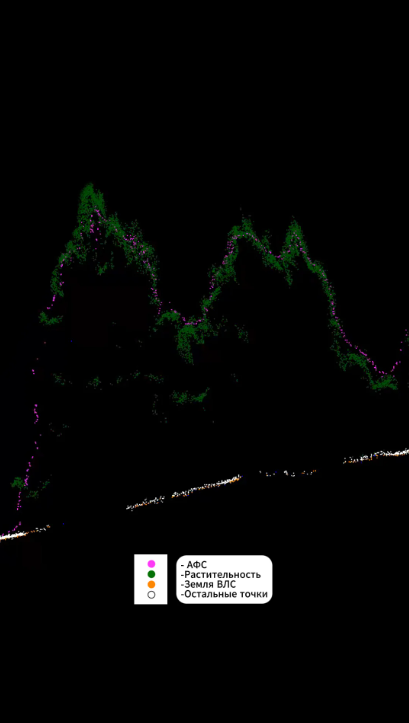

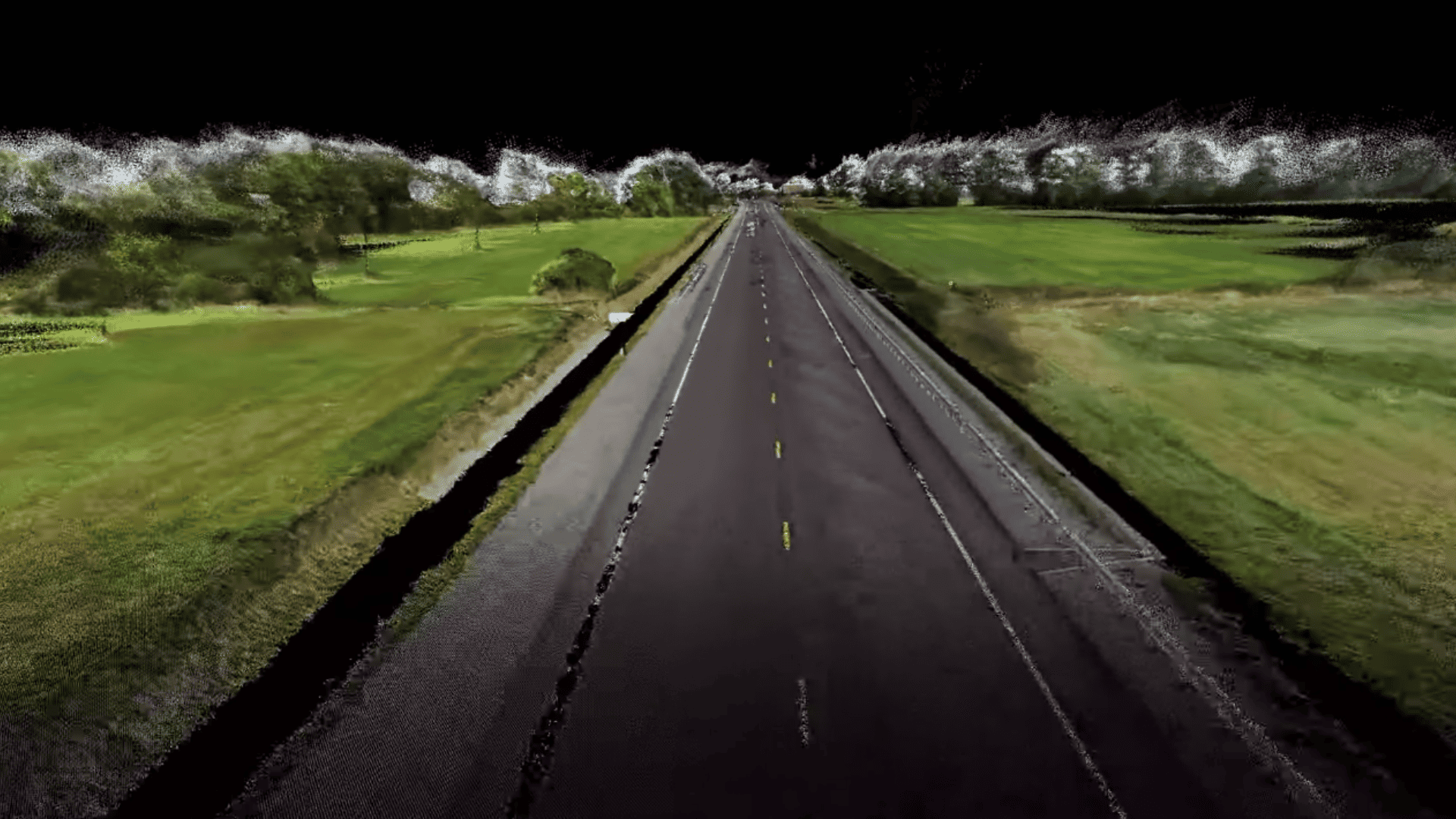

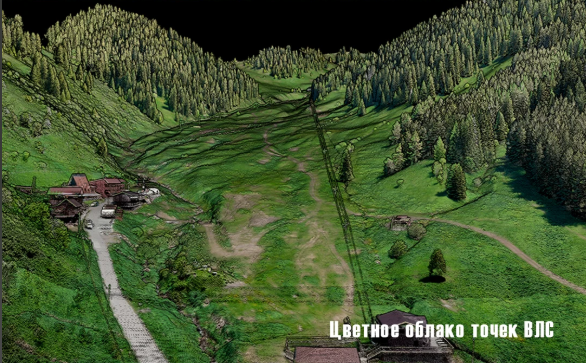

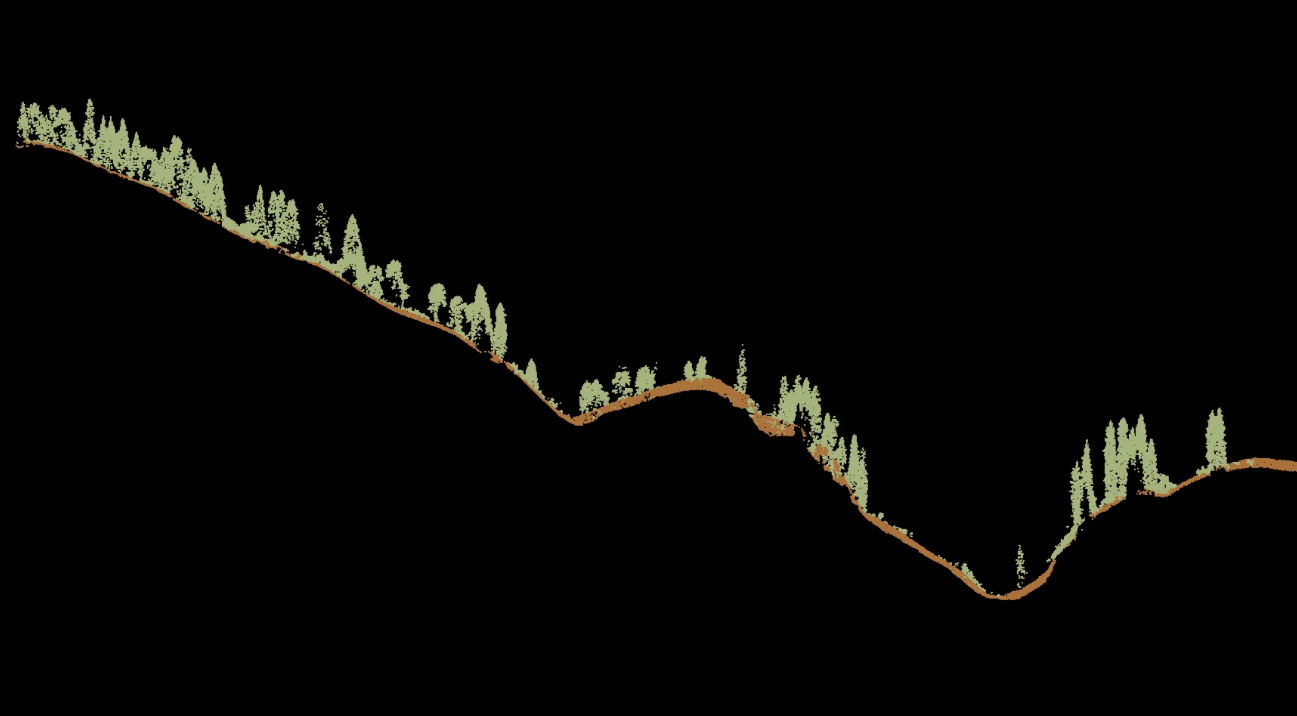

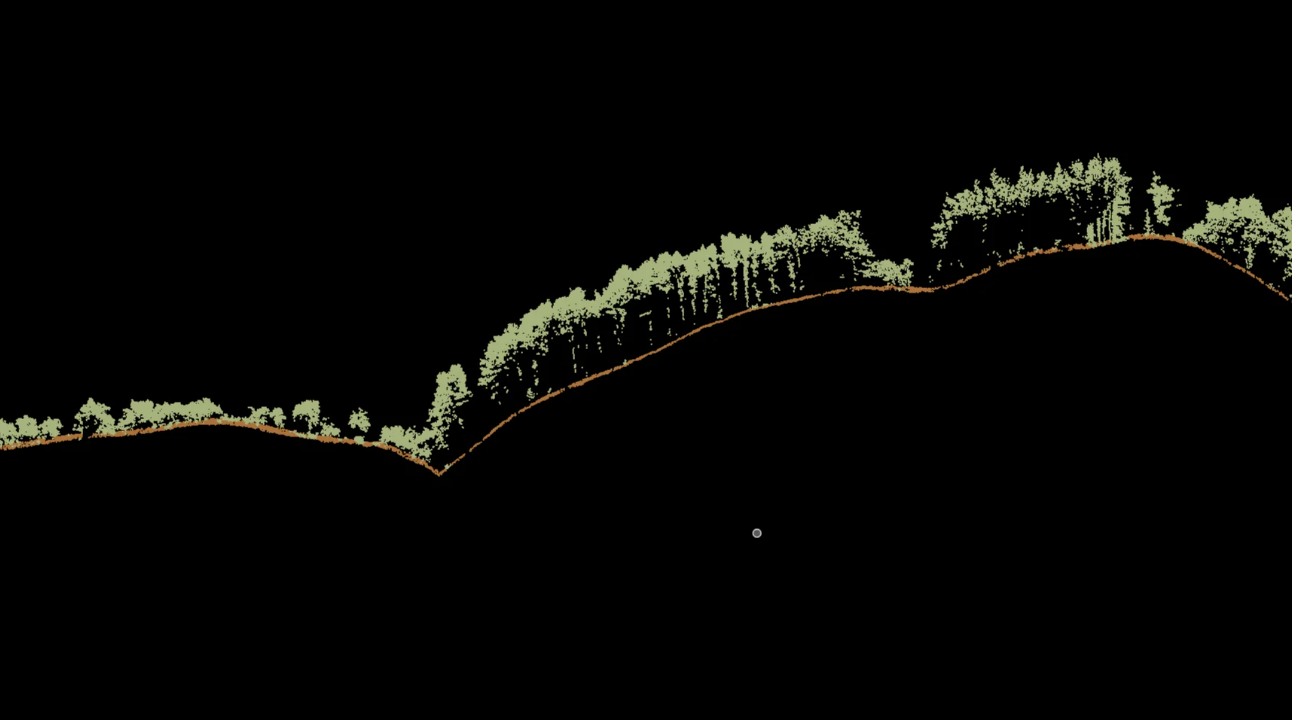

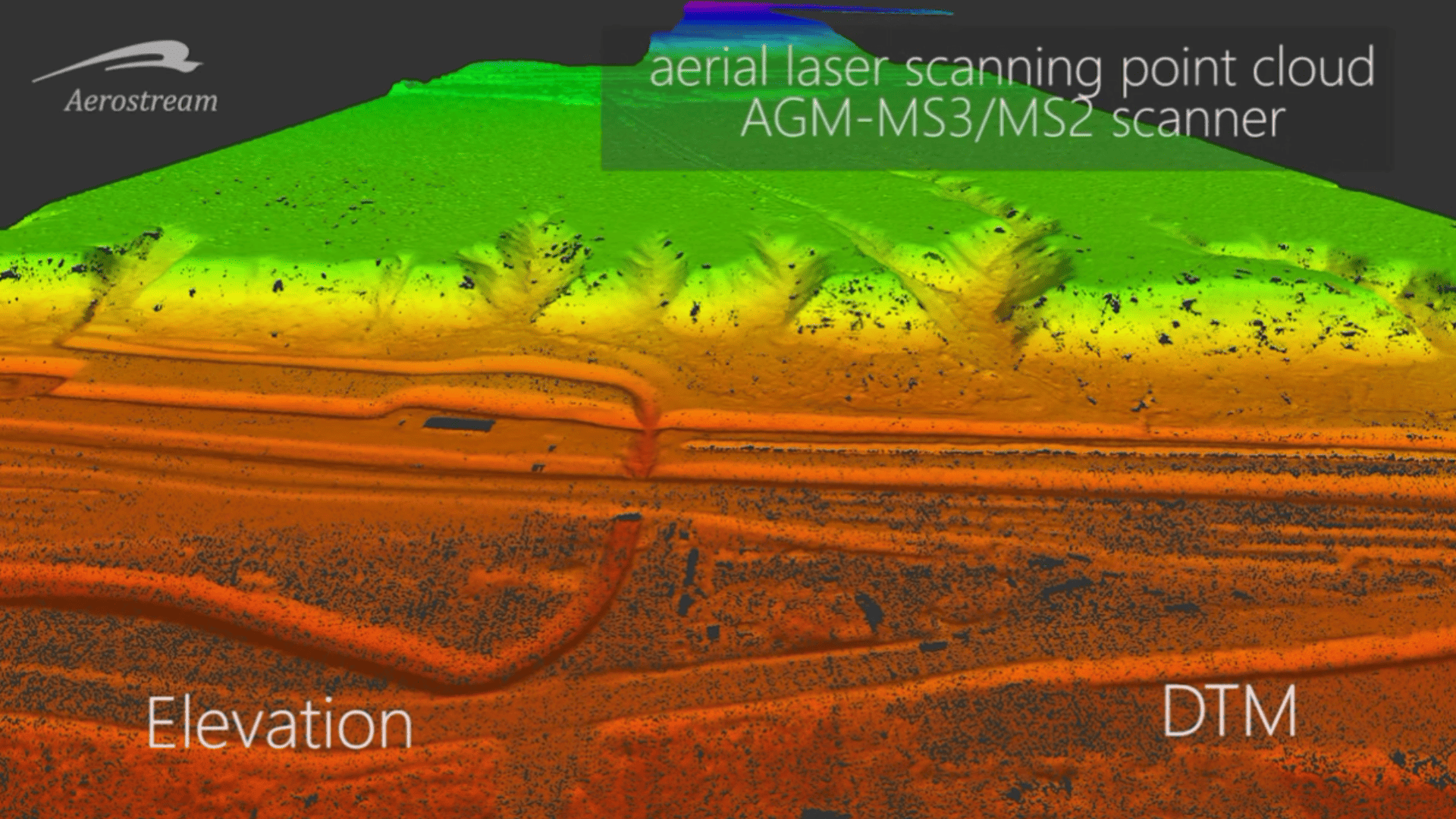

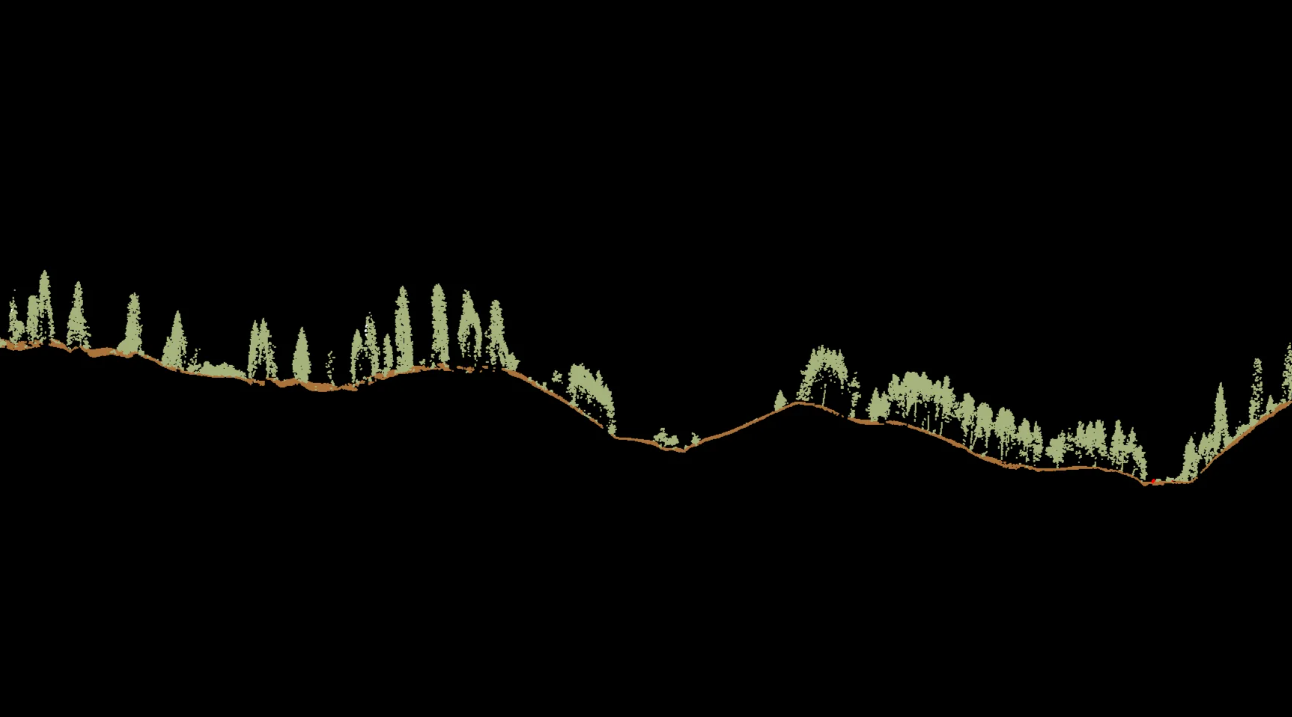

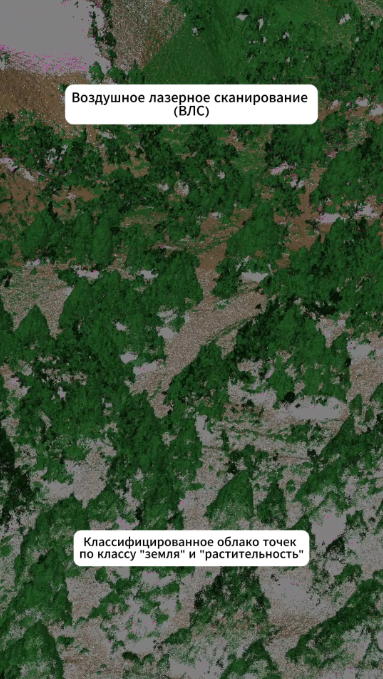

Лазерный сканер посылает импульсы и фиксирует несколько отражений от одного луча. Часть импульсов проходит между листьями и достигает земли — поэтому из общего облака точек можно отделить растительность и получить рельеф под ней. Именно это делает ВЛС незаменимым там, где фотограмметрия бессильна.
Задачи, где сканирование оправдано почти всегда:
- рельеф на залесённых и заросших участках;
- обследование ЛЭП — провода, провис, габариты до земли и до растительности;

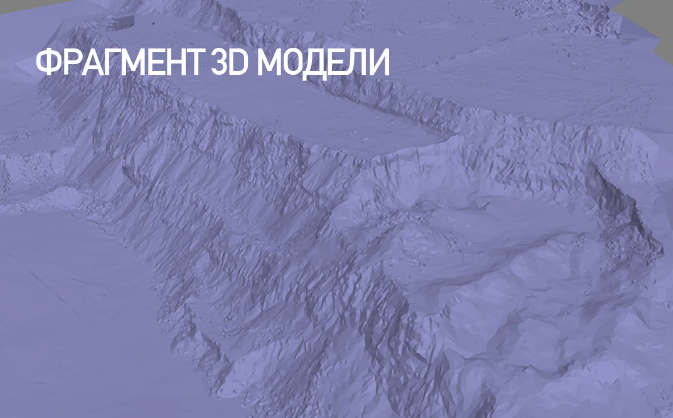

- сложный горный рельеф, крутые склоны, откосы и борта карьеров;
- линейные объекты, где нужна высокая плотность точек на всём протяжении;
- зимняя съёмка по ровному снежному покрову, где фотограмметрии не за что зацепиться из-за отсутствия контрастных деталей.
Сканирование дороже, но на подходящей задаче окупается: оно снимает необходимость догонять данные наземной съёмкой там, куда фотограмметрия не дотянулась.
Что вы получаете на выходе
Состав выдачи фиксируется в техническом задании до начала работ. Стандартный набор:

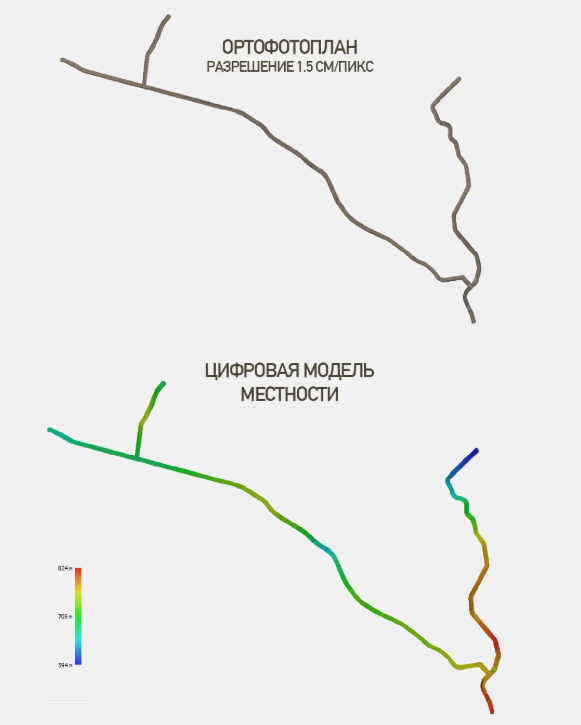

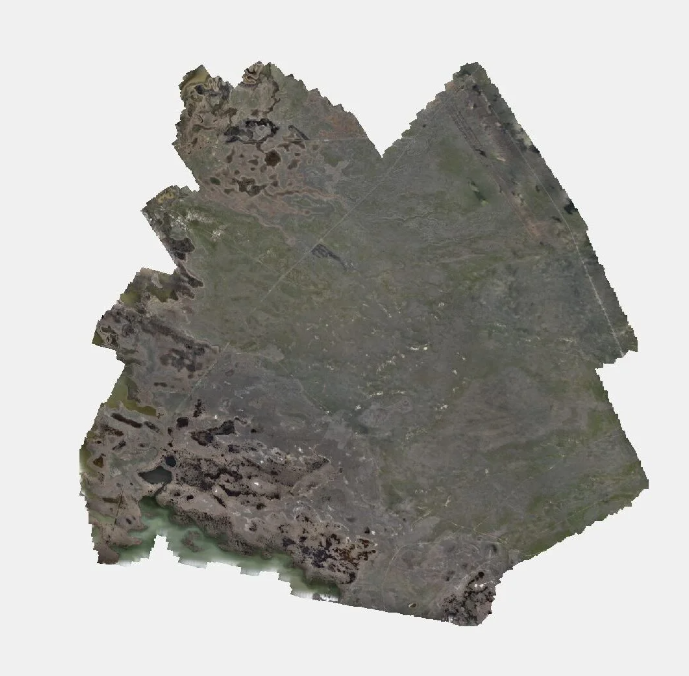

- Ортофотоплан — GeoTIFF с геопривязкой, заданное разрешение на местности.

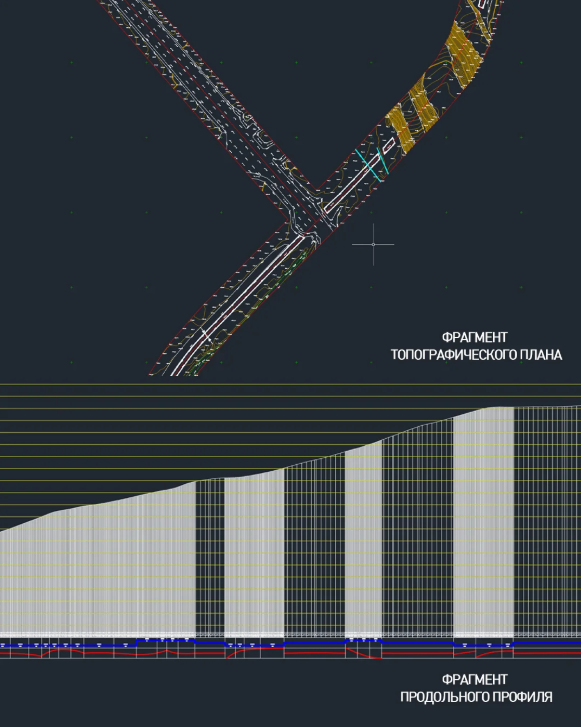

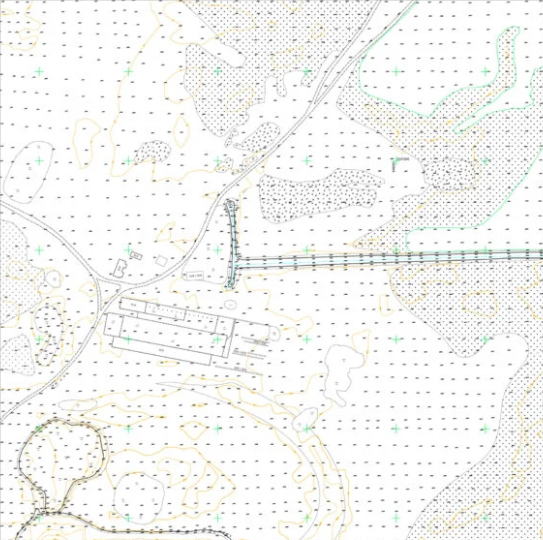

- Топографический план — DXF или DWG, с горизонталями и отрисовкой ситуации.
- Облако точек — LAS или LAZ, при необходимости с классификацией.

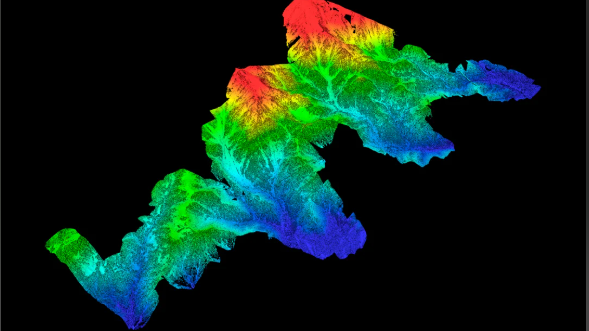

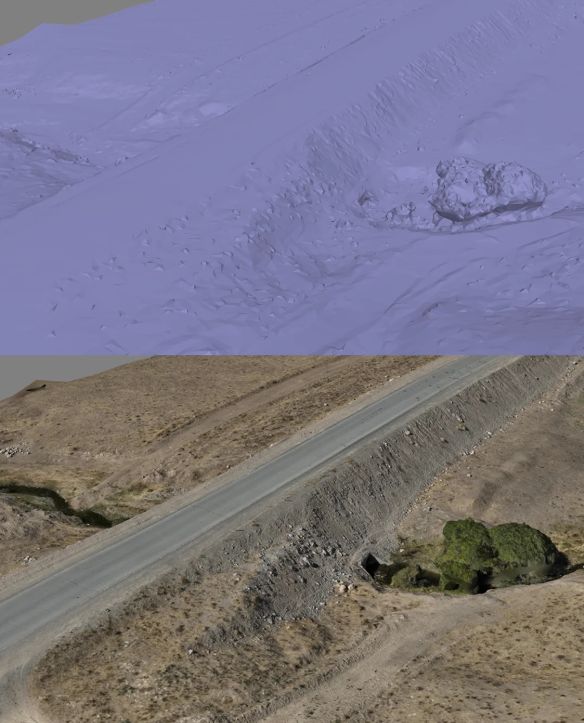

- ЦМР и ЦММ — цифровые модели рельефа и местности для проектирования и расчётов.
- Ведомость объёмов — для карьеров, отвалов, складов сыпучих материалов, с картограммой земляных работ.
- Отчёт о точности — с результатами по независимым контрольным точкам.

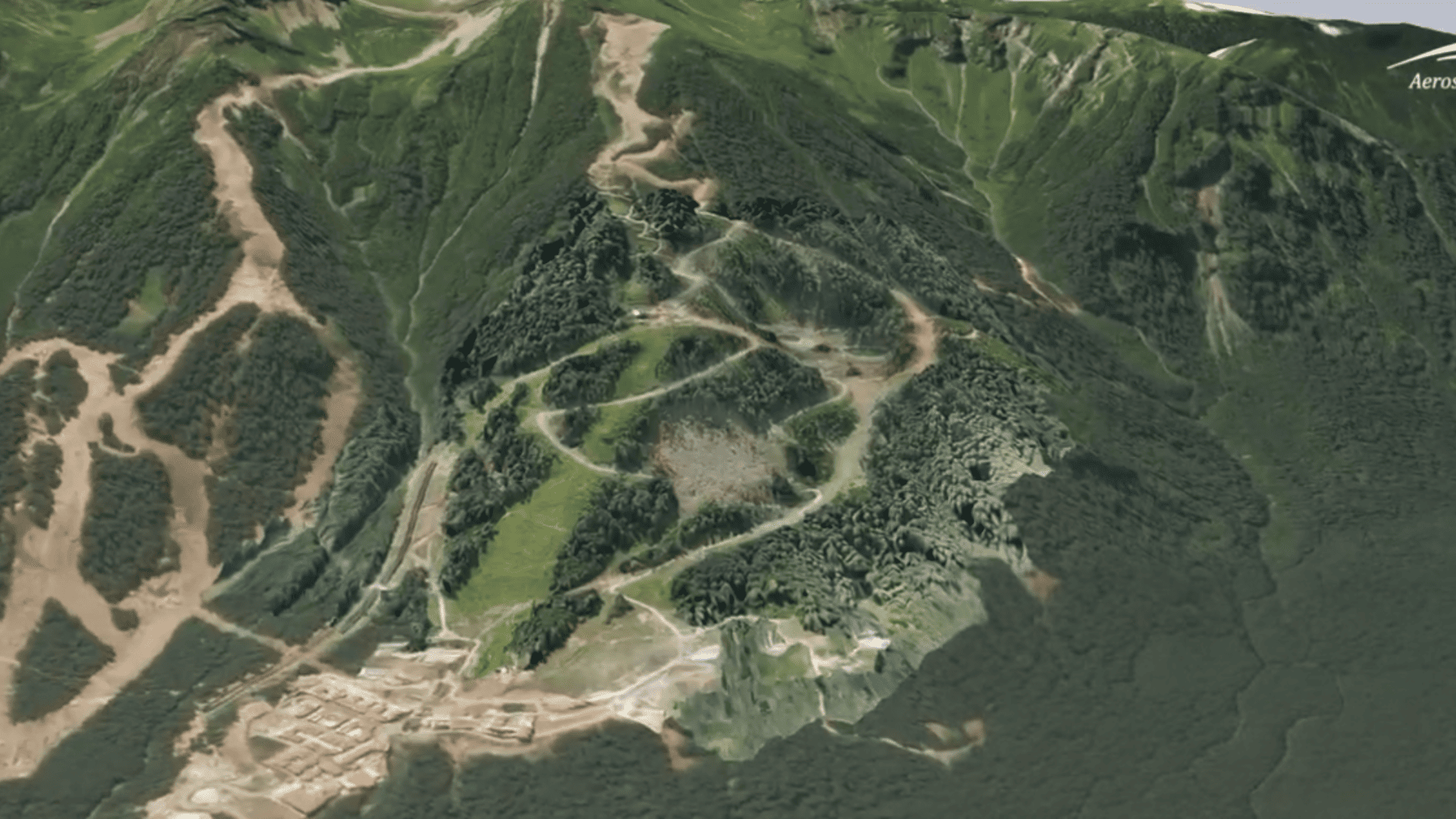

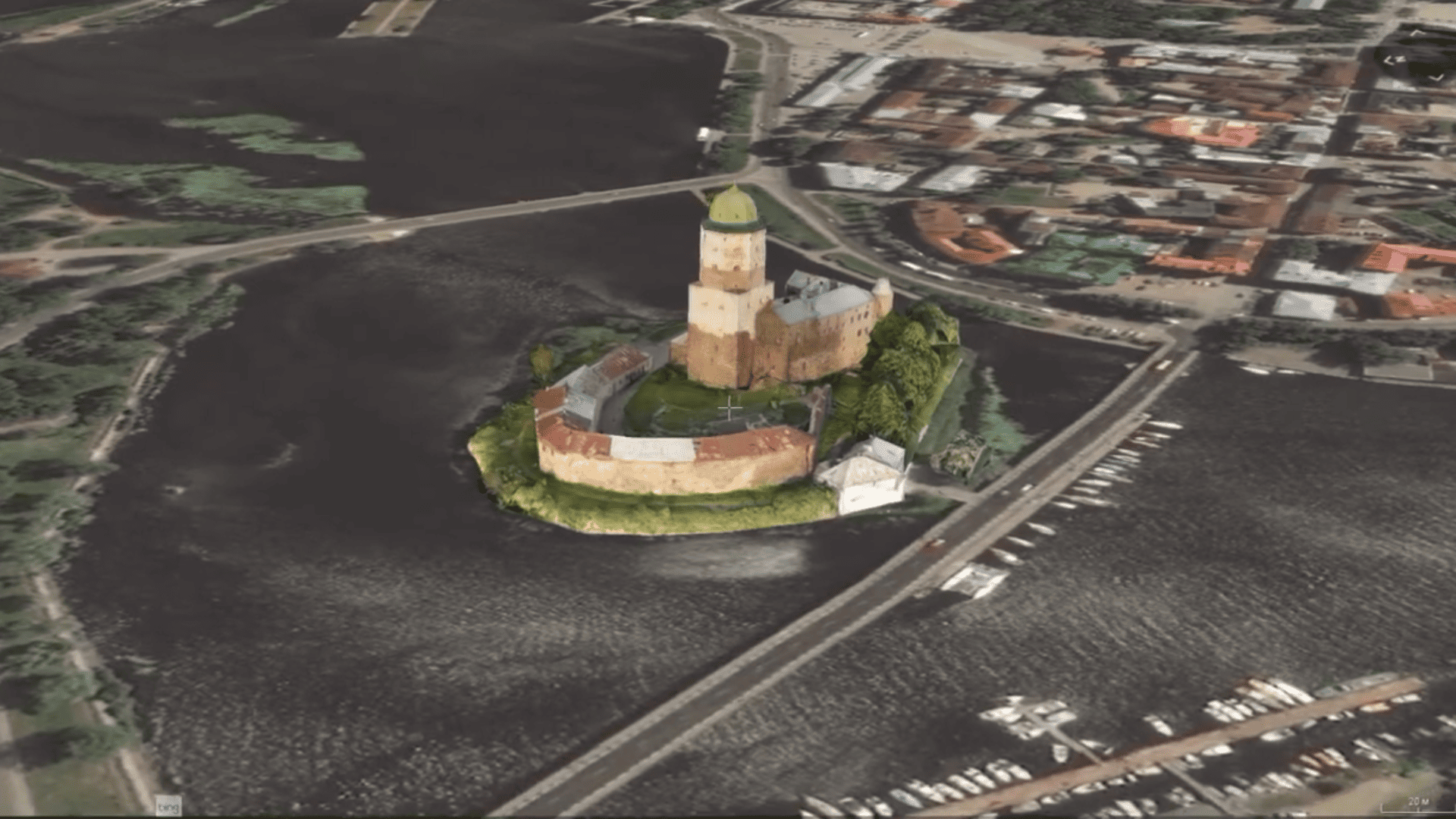

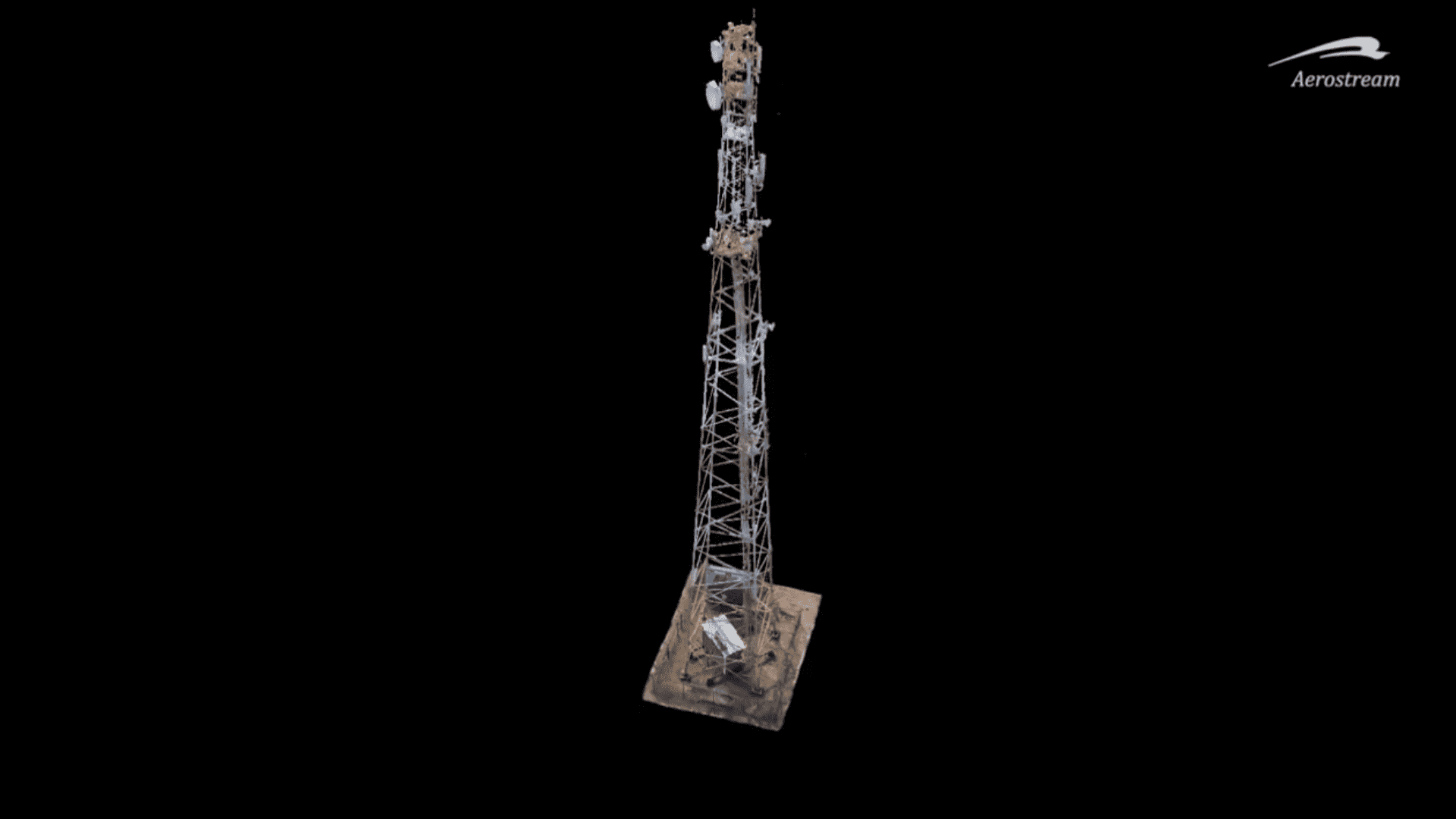

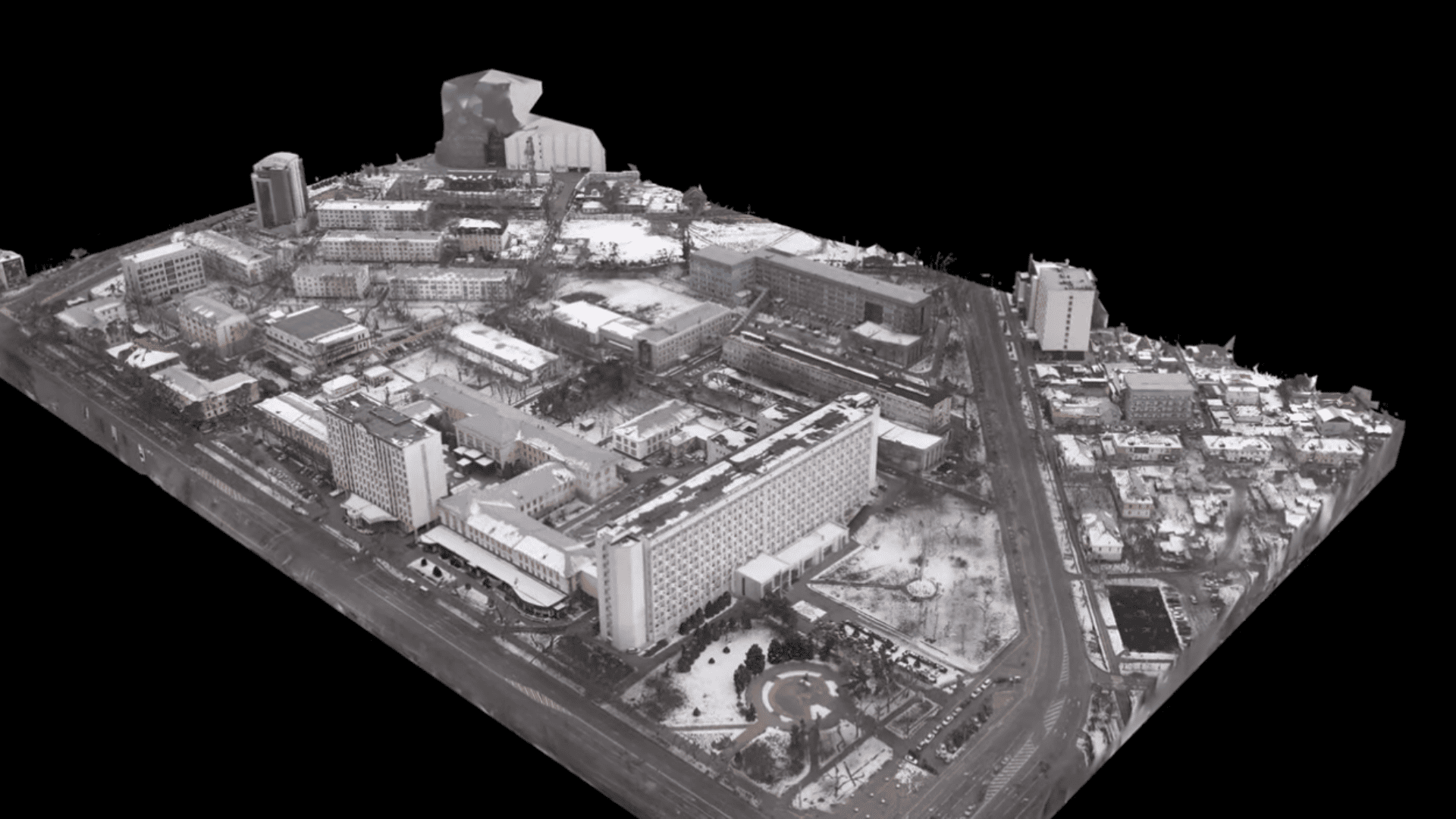

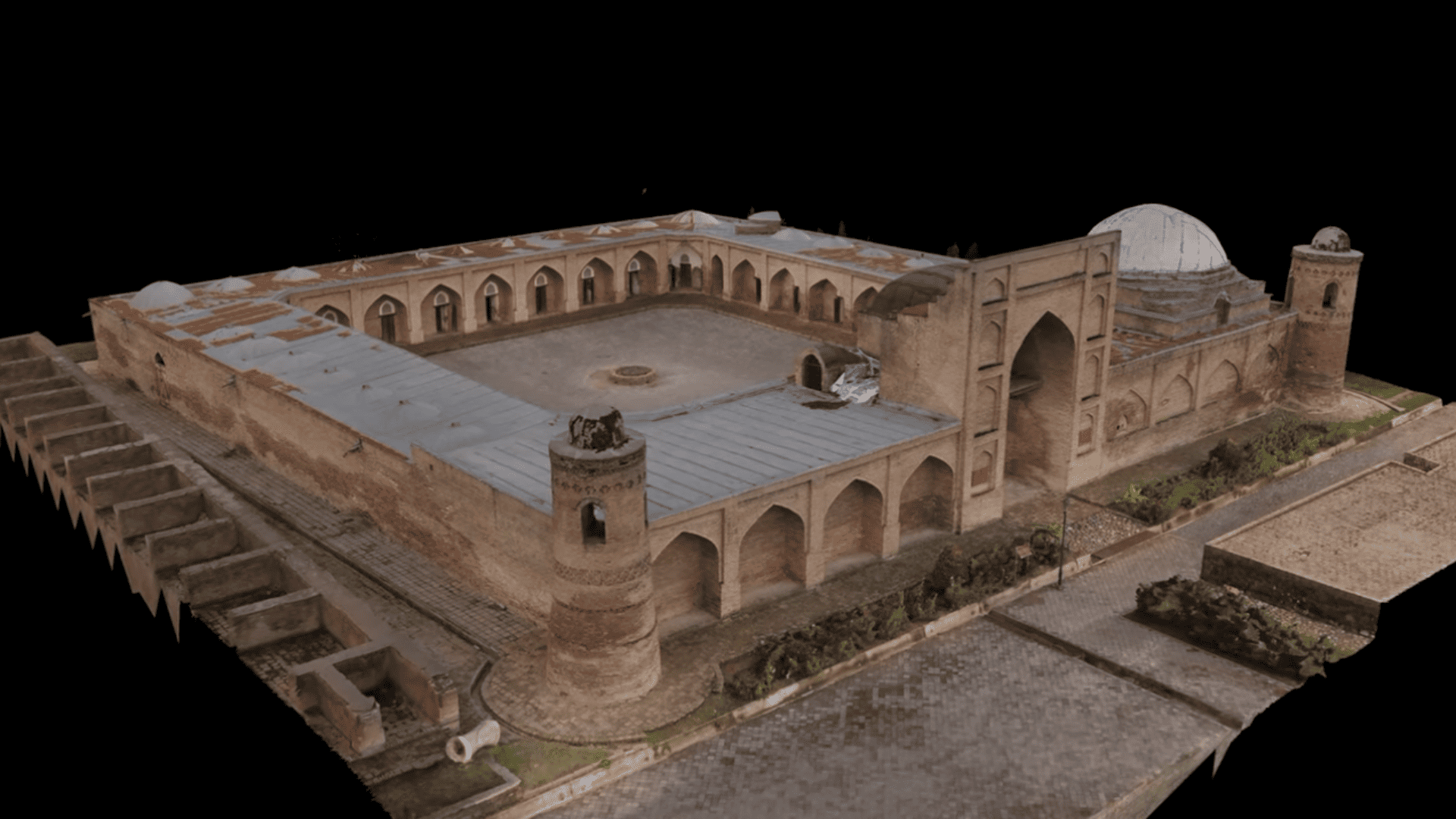

- 3D-модель и веб-публикация — по запросу, с возможностью переслать ссылкой и открыть в браузере без установки ПО.
Работаем в системе координат, которая нужна заказчику, включая местные системы. Данные передаём в формате, который открывается в вашем ПО без конвертаций и потерь привязки.
Отрасли и типовые задачи

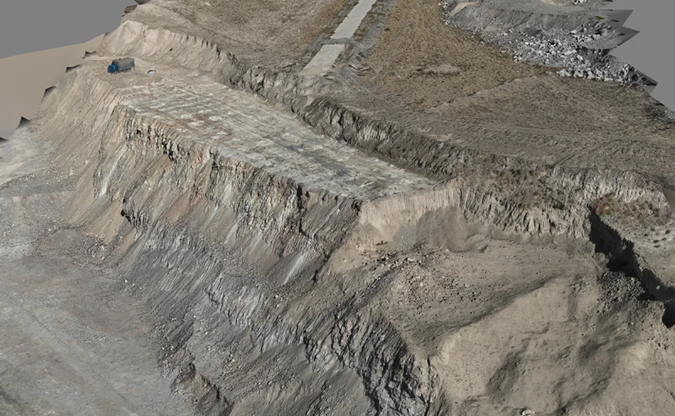

Горнодобыча и маркшейдерия: периодическая съёмка карьеров, подсчёт объёмов вскрыши и добычи, контроль бортов и отвалов, съёмка месторождений.
Проектирование и изыскания: топографическая основа под проект, съёмка полосы отвода автодороги, площадок под промышленное и гражданское строительство.
Строительство: фиксация исходного состояния площадки, периодический мониторинг хода работ, контроль объёмов земляных масс.
Энергетика: обследование воздушных линий электропередачи, определение габаритов проводов, выявление опасных сближений с растительностью.
Сельское хозяйство и мелиорация: планировка полей, проектирование оросительных и дренажных систем, оценка уклонов.
От чего зависит стоимость

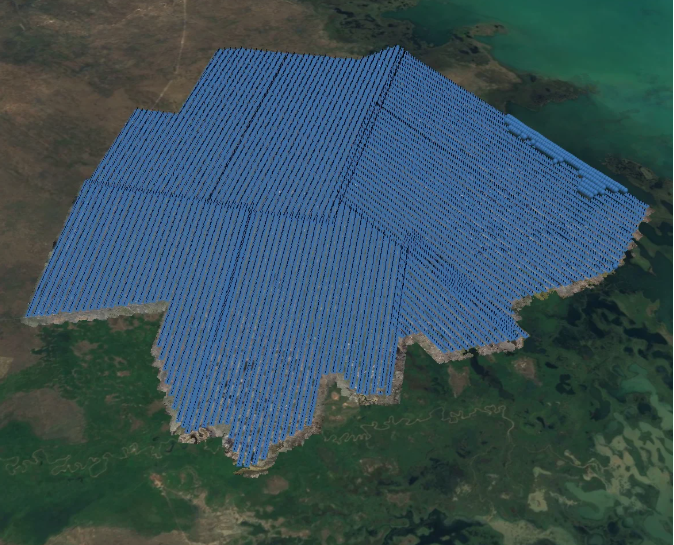

Цена складывается из четырёх составляющих: площадь и конфигурация объекта, требуемая точность, характер рельефа и растительности, логистика. Вытянутый линейный объект стоит дороже компактного той же площади — больше галсов и больше опорных точек. Горный участок требует полёта с огибанием рельефа и большего перекрытия. Требование по точности напрямую определяет и высоту съёмки, и объём наземного обоснования, и трудоёмкость обработки.
Работаем с объектами от 100 га. Съёмку частных и дачных участков не выполняем.
Чтобы получить расчёт, достаточно прислать границы участка — файлом KML, KMZ, DWG или просто контуром на карте — и описать, что нужно получить на выходе.
Обработка данных заказчика
Если у вас есть собственный беспилотник и полевые материалы, но нет вычислительных мощностей или свободного специалиста — обработку можно заказать отдельно, без выезда на объект.

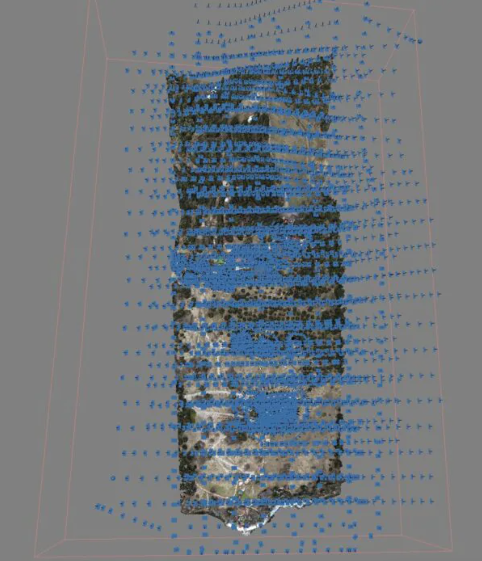

Принимаем материалы аэрофотосъёмки и воздушного лазерного сканирования, выполняем уравнивание, построение плотного облака точек, классификацию, ортотрансформирование, построение цифровой модели рельефа и отрисовку топографического плана. Работаем в Agisoft Metashape и RealityCapture.
Результат приводим к вашей системе координат и передаём в нужных форматах — DXF, LAS, GeoTIFF. Для оценки срока и стоимости достаточно описать объём данных: количество снимков или размер облака точек, площадь объекта и что должно получиться на выходе.
География работ
Выезжаем на объекты по всей территории Казахстана — Алматинская, Жамбылская, Туркестанская, Карагандинская, Восточно-Казахстанская, Павлодарская, Костанайская, Актюбинская, Атырауская, Мангистауская области, Астана, Алматы, Шымкент. Стоимость выезда за пределы региона базирования рассчитывается отдельно и согласовывается до начала работ.
